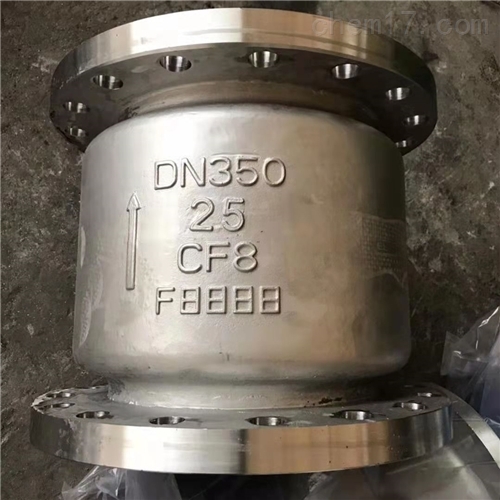

浓硝酸专用C4钢止回阀工作原理（图）
浓硝酸专用C4钢止回阀采用内装摇臂旋启式结构，所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝外泄的可能，旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。C4止回阀结构简单，动作可靠，流体阻力小于升降式止回阀，适合在较大口径的场合使用，其可借助流体的压力自动开启。本产品适用于中、低温度(≤50℃)、硝酸浓度≥98％的浓硝酸或50℃以下各种浓硝酸、各种配比的浓硝酸与浓硫酸混合酸等清净单向介质，不宜用于含有固体颗粒和粘度较大的流体。

二、产品主要特点

单体结构，重量轻，刚性好，便于维护；
2、弹簧的的推力使阀瓣在即使用无介质压力作用时，也能处理关闭位置；
3、良好的支承方式使阀门无论处于什么安装位置时阀瓣和阀座均能良好对中，故阀门可任意角度安装；
4、阀套外形的流线型设计与体腔流线型设计的组合构成了轴流式 止回阀流线型流道，精确的计算和设计使流道的过流面积充分，压力损失小，流态稳定，无气蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击；因此，止回阀是低噪音阀门；
5、阀瓣前后两端支承和阀瓣轴的特殊表面处理及结构设计，克服了类似阀门使用过程中经常发生的卡阻现象，启闭平稳；同时避免了因重力因素造成阀瓣对中性差，密封副受力不均，两次动作间密封副吻合部位不通而影响密封性能的缺陷，使密封副始终处于良好的受力和吻合状态；

6、精确的设计使用弹簧推力在阀瓣处于关闭位置时略大于阀瓣重力及阀瓣和前后支承间的磨擦力之和，阀瓣既可在低压力及任意安装时回座密封，又能实现低压开启，减低泵启动载荷，保护泵的运行安全。

三、产品主要部件材质

序号     零件名称   材料名称

1        阀 体      C4钢 00Cr14Ni14Si4

2        阀 盖      C4钢 00Cr14Ni14Si4

3        阀 瓣      C4钢 00Cr14Ni14Si4
