气动水泥蝶阀的阀体橡胶密封圈形成的软性密封使其非常适合各利粉体。气动粉体蝶阀由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，于粉状及颗粒状物料处理。

气动水泥蝶阀是专门用于粉体，颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。安装维护简便等特点，是一种成本-效益极高的粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。双法兰蝴蝶阀带有2个相同的法兰面；而单法兰蝴蝶阀下部配有一个伸出的连接环用以安装软套管。

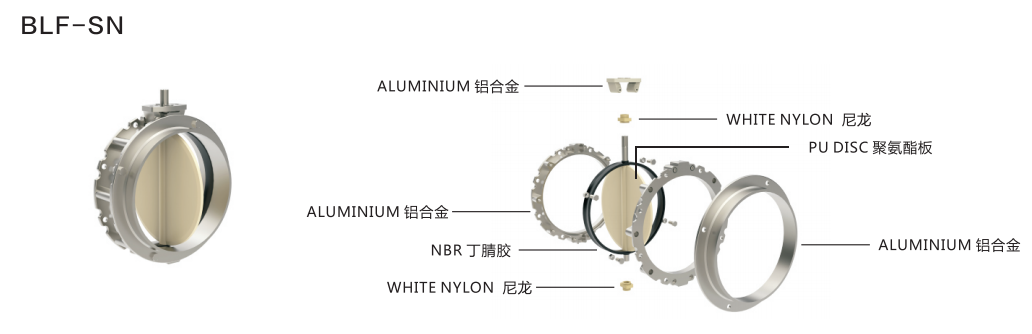

可拆卸的分开式单法兰(双法兰加单法兰) Detachable open type single flange (double flange with single flange)

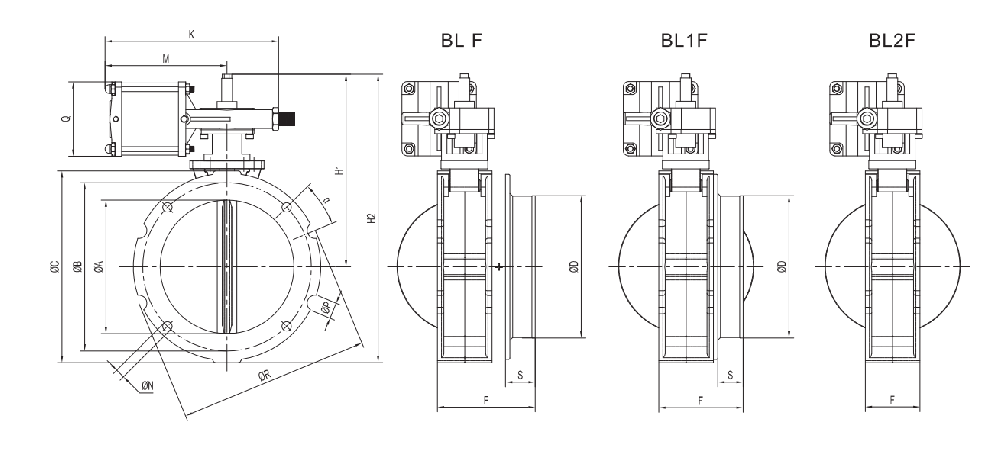

型号Model	ФA	ФB	ФC	ФD	F	H1	H2	K	M	ФN	ФP	ФR	α	S	Q	kg
BLF 100-WF	95	180	220	105	115	250	360	258	181	4-Ф14	4-Ф20	220	22°30	40	110	7.7
BLF150-WF	150	200	228	163	115	260	373	258	181	4-Ф14	4-Ф20	228	22°30	40	110	8
BLF200-WF	200	250	278	213	115	285	430	258	181	4-Ф14	4-Ф20	278	22°30	40	110	10
BLF250-WF	250	300	328	263	115	315	480	258	181	8-Ф14	8-Ф20	328	11°15	40	110	11.7
BLF300-WF	300	350	378	313	115	338	532	258	181	8-Ф14	16-Ф20	378	5°14	40	110	13.6
BLF350-WF	350	400	440	363	123	410	635	445	286	8-Ф14	8-Ф20	440	10°	40	138	26.5
BLF400-WF	400	470	530	413	123	455	720	445	286	8-Ф14	16-Ф20	530	4°30	40	138	36

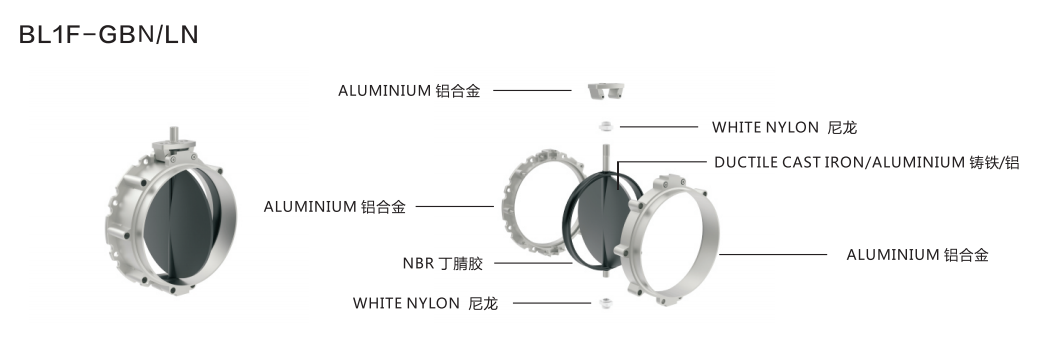

单法兰套筒连接蝶阀Single Flange Butterfly Valve For Sleeve Connection

型号Model	ФA	ФB	ФC	ФD	F	H1	H2	K	M	ФN	ФP	ФR	α	S	Q	kg
BL1F 100-WF	95	180	220	105	115	250	360	258	181	4-Ф14	4-Ф20	220	22°30	40	110	7.7
BL1F150-WF	150	200	228	163	115	260	373	258	181	4-Ф14	4-Ф20	228	22°30	40	110	8
BL1F200-WF	200	250	278	213	115	285	430	258	181	4-Ф14	4-Ф20	278	22°30	40	110	10
BL1F250-WF	250	300	328	263	115	315	480	258	181	8-Ф14	8-Ф20	328	11°15	40	110	11.7
BL1F300-WF	300	350	378	313	115	338	532	258	181	8-Ф14	16-Ф20	378	5°14	40	110	13.6
BL1F350-WF	350	400	440	363	123	410	635	445	286	8-Ф14	8-Ф20	440	10°	40	138	26.5
BL1F400-WF	400	470	530	413	123	455	720	445	286	8-Ф14	16-Ф20	530	4°30	40	138	36

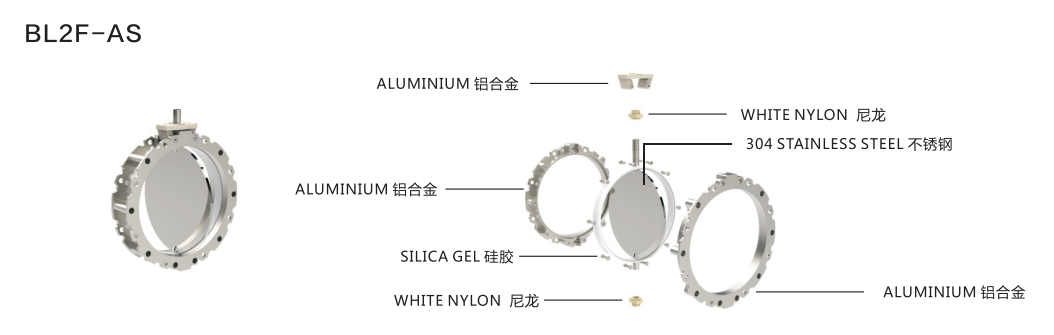

双法兰连接蝶阀Double Flange Butterfly Valve

型号Model	ФA	ФB	ФC	ФD	F	H1	H2	K	M	ФN	ФP	ФR	α	Q	kg
BL1F 100-WF	95	180	220	105	77	250	360	258	181	4-Ф14	4-Ф20	220	22°30	110	7.7
BL1F150-WF	150	200	228	163	77	260	373	258	181	4-Ф14	4-Ф20	228	22°30	110	8
BL1F200-WF	200	250	278	213	77	285	430	258	181	4-Ф14	4-Ф20	278	22°30	110	10
BL1F250-WF	250	300	328	263	77	315	480	258	181	8-Ф14	8-Ф20	328	11°15	110	11.7
BL1F300-WF	300	350	378	313	77	338	532	258	181	8-Ф14	16-Ф20	378	5°14	110	13.6
BL1F350-WF	350	400	440	363	85	410	635	445	286	8-Ф14	8-Ф20	440	10°	138	26.5
BL1F400-WF	400	470	530	413	85	455	720	445	286	8-Ф14	16-Ф20	530	4°30	138	36

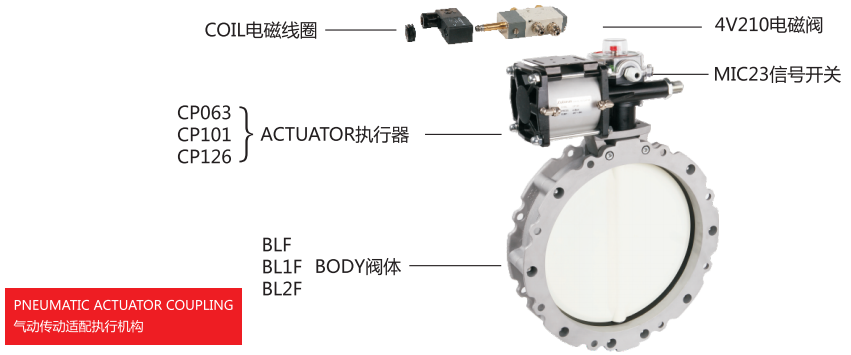

气动粉体(水泥)蝶阀

食品级蝶阀( Food-Grade Butterfly Valve)

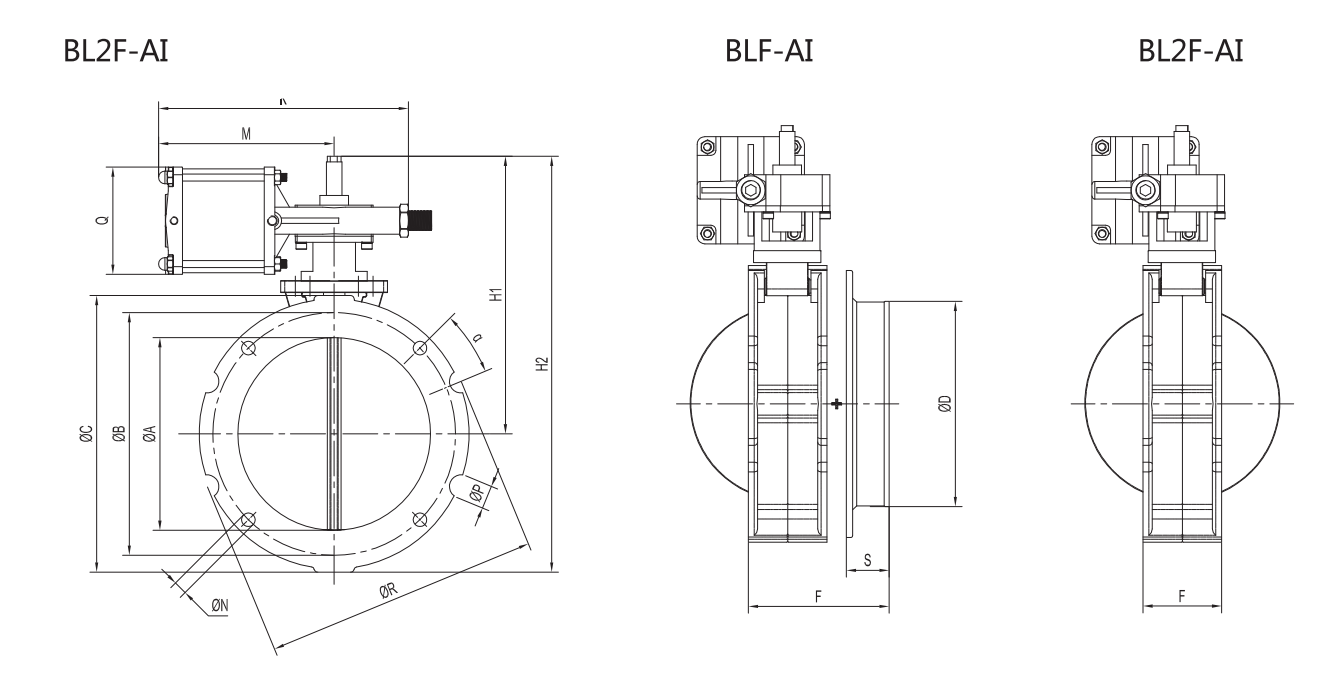

型号Model	ФA	ФB	ФC	F	H1	H2	K	M	ФN	ФP	ФR	α	Q	kg
BLF 100-AI	95	180	220	84	250	360	258	181	4-Ф14	4-Ф20	220	22°30	110	8
BLF150-AI	145	200	228	84	260	373	258	181	4-Ф14	4-Ф20	228	22°30	110	9
BLF200-AI	195	250	278	84	285	430	258	181	4-Ф14	4-Ф20	278	22°30	110	10
BLF250-AI	245	300	328	84	312	480	258	181	8-Ф14	8-Ф20	328	11°15	110	12
BLF300-AI	295	350	378	84	338	532	258	181	8-Ф14	16-Ф20	378	5°14	110	14
